DN200對夾式蝶閥

【產品型號】: D71X-10/16Q

【通徑】: DN200

【公稱壓力】: PN6/10/16

【適用溫度】: 0~80℃

【適用介質】: 淡水、污水、海水、弱酸堿、空氣、蒸汽等

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設 水處理電力給排水水利工程

新型蝶閥閥體專利：CN201520267217.9

蝶閥外觀專利：CN201830771212.9

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 手柄蝶閥

更新時間：2017-11-10 09:11:32

產品介紹

產品優點

高彈性閥座橡膠

閥座橡膠含膠率50%，經仿真啟閉實驗1萬次以上，無泄漏。
球墨鑄鐵實心閥體

QT450-10球鐵閥體、球化率3 級，抗拉強度450Mpa，延展率10%以上。相同厚度情況下，抗拉強度是灰鐵體的2倍，可適用的工作壓力更高。
軸向密封無泄漏

閥軸由4道無油軸承支撐，3道O-ring密封，扭矩較小，密封可靠。
阿克蘇環氧塑粉

閥體噴涂采用阿克蘇的環氧樹脂塑粉，附著力強，劃格法0-1級通過；沖擊強度高，50kg?cm正沖通過；耐候性好，戶內戶外均可使用。
POF熱縮膜獨立包裝

DN200以下口徑采用POF熱縮膜膜獨立包裝，DN250以上采用氣泡袋或纏繞膜包裝，內置干燥劑，防潮、防淋、隔灰塵。

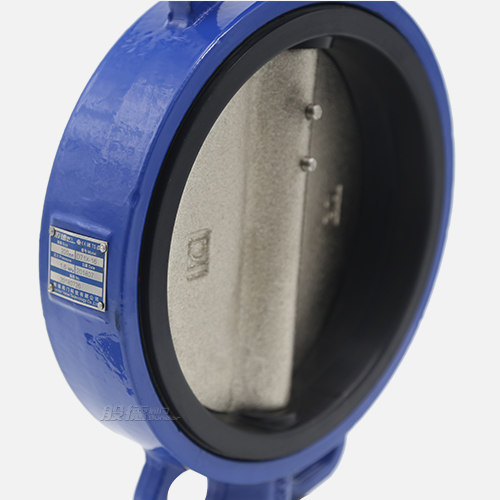

304不銹鋼標牌

304標牌，激光刻標，字跡清晰，存留時間長。不銹鋼鉚釘固定，外觀美觀，連接牢靠。
產品可追溯

每一臺般德產品都有專屬ID編號。
可提供試壓報告

所有般德的產品，均可提供出廠試壓報告。
質保兩年

般德品牌產品國內外各有太平洋保險500萬保額的品質承保（保單號：ATIJ04007120Q000006E），承保范圍29類，共1000余種產品，質保2年，兩年內壞一個賠兩個。

產品介紹

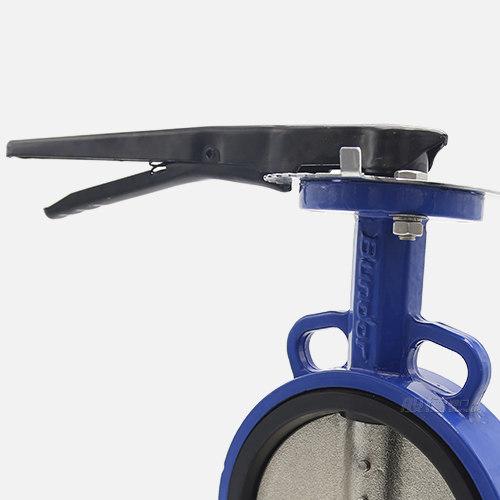

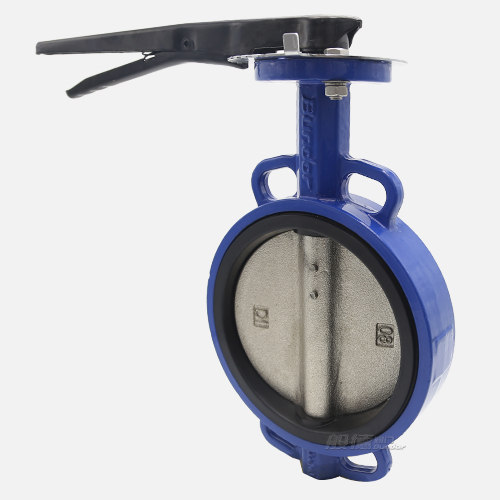

般德閥門生產制造的D71X-16Q-DN200對夾蝶閥由EPDM閥座和球墨鑄鐵蝶板、球墨鑄鐵閥體、不銹鋼閥桿構成。更耐腐蝕，耐腐蝕度是普通產品的10倍。該蝶閥結構簡單，性能好，拆裝方便快捷，使用廣泛。

產品參數

相關產品

對夾式蝶閥參數信息

執行標準	名稱	設計及制造		結構長度			試壓標準			上法蘭尺寸			側法蘭尺寸
	參照標準	GB/T 12238-2008		GB/T 12221-2008			GB/T 13927-2008			ISO 5211			CLASS150/PN6/PN10/PN16/ 5K/10K/TABLE D/TABLE E

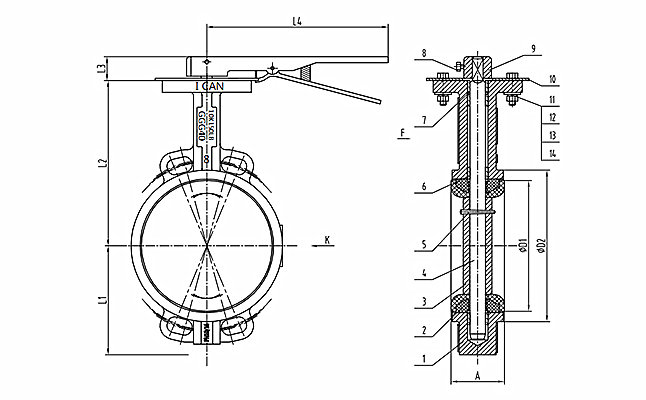

零部件信息	名稱	1-閥體	2-閥座	3-蝶板	4-閥軸	5-圓錐銷	6-襯套	7-O型圈	8-六角螺栓	9-手柄	10-齒盤	11-六角螺栓	12-彈簧墊片	13-螺母	14-平墊
	材質	DI	EPDM	DI鍍鎳	45#鍍鋅	SS416	高分子復合材料	NBR	SS304	KT300	Q235鍍鋅	SS304	SS304	SS304	SS304
尺寸信息	NPS（英寸）	A		D1		D2		L1		L2		L3	L4	B	上法蘭
	2"	43		73.3		92.3		75		129		24	220	9	F05
	2.5"	46		86		107		82		136		24	220	9	F05
	3"	46		100.9		122		99		153		24	220	9	F05
	4"	52		132		153		110		167		24	250	11	F07
	5"	56		156		179		125		193		24	250	14	F07
	6"	56		185.4		208.4		145		209		24	302	14	F07
	8"	60		235.2		262.3		170		251		30	360	17	F10

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
