球閥的尺寸規格

發布時間：2022-05-31 11:06:46

球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用。球閥的使用場合非常廣，在雙位調節、密封性能嚴格、泥漿、磨損、縮口通道、啟閉動作迅速、高壓截止、低噪聲、有氣穴現象、向大氣少量滲漏，操作力矩小、流體阻力小的管路系統中，推薦使用球閥。球閥的使用非常廣泛，使用品種和數量仍在繼續擴大，其可靠性及其他性能指標均達到較高水平，并已部分可以取代閘閥、截止閥、調節閥。本文般德閥門為您介紹球閥的尺寸規格。ZjF般德閥門

不同的球閥類型，規格尺寸也不相同，常見的球閥有法蘭球閥，絲扣球閥、焊接球閥這三種，本文就根據對應球閥類型，以般德閥門球閥產品為例，為您介紹一下球閥規格尺寸。ZjF般德閥門

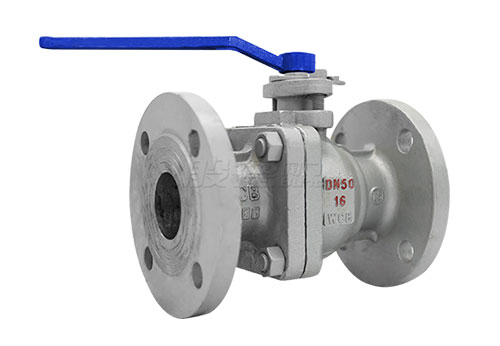

般德法蘭球閥Q41F-16C規格尺寸ZjF般德閥門

法蘭球閥 ZjF般德閥門

名稱	設計及制造	結構長度	試壓標準	法蘭標準
參照標準	GB/TZjF般德閥門 12237-2007	GB/TZjF般德閥門 12221-2005	GB/TZjF般德閥門 13927-2008	GB/TZjF般德閥門 9113-2010
SIZE	PN16
DN	L	ΦA	ΦB	ΦC
50	200	165	125	102
65	220	185	145	122
80	250	200	160	138

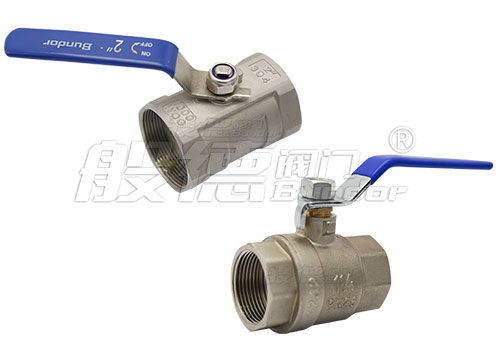

般德絲扣球閥Q11F-16P規格尺寸ZjF般德閥門

絲扣球閥 ZjF般德閥門

執行標準	設計制造標準	端部	檢查和試驗標準
執行標準	GB12237-2007	ASME B16.34	GB13927
尺寸信息	DN	G	L
	15	1/2”	61.5
	20	3/4”	70.5
	25	1”	81
	32	1-4/4”	95
	40	1-1/2”	105
	50	2”	118

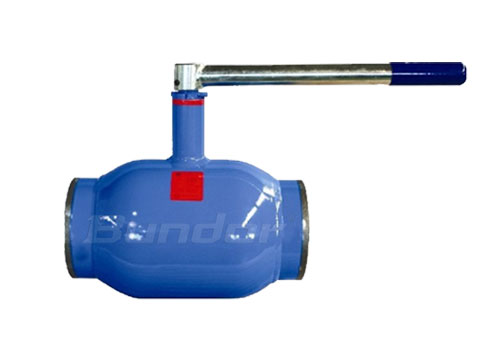

般德焊接球閥Q61F-25C規格尺寸ZjF般德閥門

焊接球閥 ZjF般德閥門

名稱	設計及制造		結構長度		對焊端部尺寸
參照標準	GB/T 19672		GB/T 12221		GB/T 12224
	ASME B16.34		ASME B16.10		ASME B16.25
DN	L	d	D1	D		H
25	230	20	25	34		81
32	260	25	32	42		83.5
40	260	32	38	48		101.5
50	300	40	48	60		129
65	300	50	60	76		155
80	300	65	73	89		169.5
