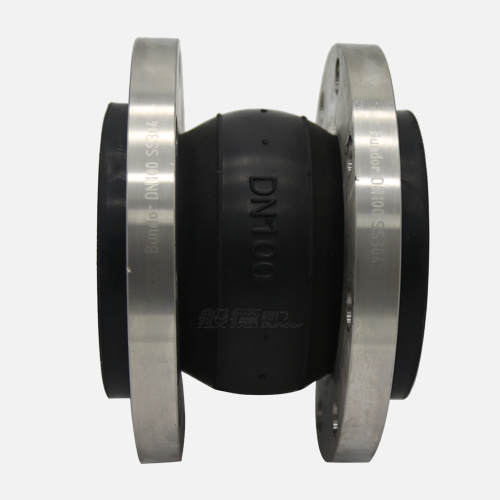

不銹鋼可曲撓橡膠接頭

【產品型號】: KTX-10/16/25

【通徑】: DN40-DN600

【公稱壓力】: PN10/16/25

【適用溫度】: -20～120℃

【適用介質】: 水、空氣、油品

【閥體材質】: EPDM復合材料

應用領域：

市政建設 化工水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 接頭類

更新時間：2017-11-15 15:12:06

產品介紹

產品優點

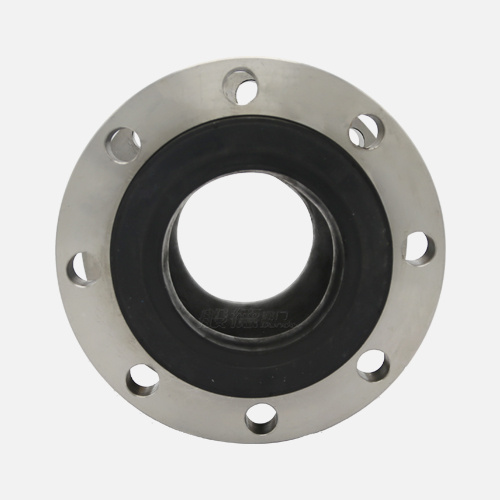

304材質JB81-94標準鍛造法蘭

法蘭采用304材質JB81-94標準鍛造，無下差，提高使用壽命5年以上。
緊固性提高

螺栓孔進行1*45的倒角處理，將連接時的緊固性提高了10%。
法蘭與橡膠球摩擦產生的破損降低

法蘭內鍛面弧度為R=67°，使法蘭與橡膠球摩擦產生的破損降低95%以上。
般德標識

球體、法蘭均有般德標識，做到可追溯。
三元乙丙橡膠

橡膠球采用三元乙丙橡膠，含膠量40%以上，比常規橡膠多壽命更長。
內襯層數超過國家標準

橡膠球球體內襯層數超過國家標準。
抗震系數提高

橡膠球體加鋼絲，耐扭曲，抗震系數提高10%。
增加鋼絲圈

橡膠球兩端厚度增加10mm，增加鋼絲球，防止球體拉脫。
球體經過是一道工序加工而成

球體經過是一道工序加工而成，保證了內壁光滑度與球體承壓度。

產品介紹

不銹鋼可曲撓橡膠接頭，質量輕，減震動，安裝方便，使用靈活，便于拆換維修，同時具有耐酸、耐堿、耐油等特點。在使用過程中，隨天氣自然變化（-30度—+80度）可自動延伸。其結構材料采用浸膠尼龍簾于布，1MPa保證有14-16層，內外面采用高強度耐老化極性橡膠材料，為防止該產品在長期使用中自然萎縮和減少老化破裂，采用網狀鋼絲進行多體保護。可取代廣泛應用于電廠、水廠、污水廠、化工、冶金行業的其它伸縮產品，主要材質三元乙丙橡膠，使用該產品對人類沒有污染。

產品參數

相關產品

閥門執行標準	名稱	設計及制造		結構長度		試壓標準		法蘭尺寸
閥門執行標準	參照標準	GB/T 26121-2010		GB/T 26121-2010		GB/T 26121-2010		GB/T 9119-2010

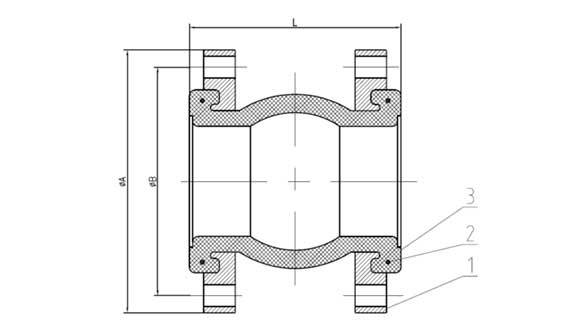

主要零部件信息	名稱	1-球體		2-鋼圈		3-法蘭
主要零部件信息	材質及說明	EPDM復合材料		Q235		304
尺寸信息	公稱尺寸		L	PN10		PN16		PN25
	DN	NPS（英寸）	L	ΦA	ΦB	ΦA	ΦB	ΦA	ΦB
	40	1 1/2''	95	150	110	150	110	150	110
	50	2''	105	165	125	165	125	165	125
	65	2 1/2''	115	185	145	185	145	185	145
	80	3''	135	200	160	200	160	200	160
	100	4''	150	220	180	220	180	235	190
	125	5''	165	250	210	250	210	270	220
	150	6''	180	285	240	285	240	300	250
	200	8''	210	340	295	340	295	360	310
	250	10''	230	395	350	405	355	425	370
	300	12''	245	445	400	460	410	485	430
	350	14''	255	505	460	520	470	555	490
	400	16''	255	565	515	580	525	620	550
	450	18''	255	615	565	640	585	670	600
	500	20''	255	670	620	715	650	730	660
	600	24''	260	780	725	840	770	845	770

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
